Кинжал СС. История и чертежи
[ Скачать с сервера (136.1Kb) ] 07.04.2011, 20:43

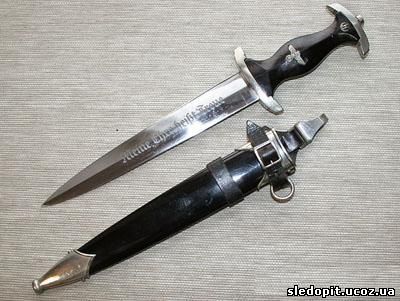

Dienstdolch или служебный кинжал вводился приказом №1734/33 от 15 декабря 1933 года, подписанный временным исполняющим обязанности начальника штаба СА обергруппенфюрера фон Крауссером (von Krausser). Эсэсовский кинжал был выполнен в черно-серебряной гамме. На лезвии кинжала помещался выгравированный девиз СС "Meine Ehre Heisst Treue" ("Моя честь зовется верность"), а рукоятка кинжала украшалась изображением орла. Общий дизайн кинжала основывался на дизайне кинжалов, имевших распространение в Швейцарии и Германии в XV-XVII веках - "кинжалов Хольбайна", поскольку изображение такого кинжала дошло до нас на картине "Танец смерти" немецкого художника того времени Хольбайна. Кинжалы носили все эсэсовцы с выходной и повседневной униформой. Кинжал вручался на торжественной церемонии 9 ноября каждого года, когда кадетов СС (SS-Anwaerter) производили в члены СС (SS-Mann). Эсэсовский кинжал имел более ограниченное распространение чем кинжал СА, который выпускался массовой серией и распространялся совершенно свободно. Каждый эсэсовец полностью оплачивал стоимость своего кинжала, обычно в рассрочку перед получением.

17 февраля 1934 года начальник SS-Amt, группенфюрер СС Курт Виттйе (Wittje) запретил открытую продажу кинжалов СС. Таким образом кинжалы поступали от производителей на склады СС в Мюнхене, Дрездене и Берлине, а оттуда их распределяли по запросам штабов территориальных отделений. За потерю кинжала эсэсовец получал дисциплинарное высказывание. Таким образом кинжалы СС могли быть только у эсэсовцев.

С 25 января 1935 года лица, уволенные из рядов СС, обязывались сдавать свои кинжалы, несмотря на то, что выкупали их за свои деньги. Если речь шла об отставке, то кинжал позволяли сохранить за собой, а право на его владение удостоверяли сертификатом.

Эсэсовские кинжалы выпускались только ведущими производителями холодного оружия: Boeker & Co, Carl Eickhorn, Gottlieb Hammesfahr, Richard Herder, Jacobs & Co, Robert Klaas, Ernst Pack & Soehne, C. Bertram Reinhardt. В 1933-35 годах производители ставили на лезвии кинжала свое клеймо. На темно-синих ножнах из анодированной стали, серебряно-никелевых украшениях и на перекрестье рукоятки ставились клейма I, II, III, означавшие приемку кинжала комиссией СС на складе в Мюнхене, Дрездене или Берлине, соответственно. В 1936-37 годах вместо клейм производителей начали ставили клеймо RZM, ножны стали красить в чёрный цвет, а номера приемных комиссий больше не использовали, поскольку RZM взяла на себя контроль за качеством кинжалов. Наконец, с 1938 года вместо никель-серебряной отделки стали использовать серебряную сталь, а орла на рукоятке делали из алюминия. Несмотря на удешевление технологии, кинжалы по-прежнему выглядели очень стильно, поскольку качество внешней отделки оставалось прежним.
Рукоять должна была изготавливаться из натуральной древесины, исключающей сучки и свили, груши, ореха, клёна и покрывалась лаком соответствующего цвета. Посередине рукояти размещали металлического имперского орла со свастикой.

Обоюдоострый клинок кинжала СА на лицевой стороне имел вытравленный или выгравированный девиз: «Всё для Германии» («Alles fur Deitschland»). А клинок кинжала СС на лицевой стороне имел вытравленный или выгравированный девиз: «Моя честь называется верность» или «Верность — моя честь» («Meine Ehre heißt Treue»). На оборотной стороне располагалось клеймо производителя, год выпуска.

Ножны для кинжала СС делали из двух медных или жестяных половинок, сваренных и оксидированных. Гарнитура ножен крепилась винтами с полукруглыми головками. Подвеска состояла из короткого кожаного ремешка с овальной металлической застёжкой и плоским карабином.

Были и наградные варианты кинжалов СС. От штатного их отличала лучшая отделка и орнамент в виде дубовых листьев на посеребрённых металлических деталях рукояти, ножен и подвески. Часто клинок наградного кинжала изготавливался из дамаска. Перед девизом и после него на клинке изображалась дубовая трёхлистная ветвь. Все надписи и изображения золотились. Ножны обтягивались натуральной кожей.

До ноября 1934 года кинжал косо подвешивали на одиночном кожаном ремешке, а затем по приказу Гиммлера ввели вертикальную подвеску кинжала, которую использовали во время охраны митингов и шествий. Однако вертикальная подвеска, хотя и более надежная, делала эсэсовский кинжал похожим на обычный армейский штык. Поэтому в 1936 году снова вернулись к идее одноремешковой подвески, которую стали использовать с повседневной и выходной униформой. Вертикальную подвеску продолжали использовать только во время маршей и на военных учениях.

В сентября 1940 года по экономическим причинам кинжал образца 1933 года сняли с производства.

21 июня 1936 года Гиммлер учредил более богато украшенный кинжал, который вручался лишь "старой гвардии" - офицерам, унтер-офицерам и солдатам, вступивших в СС до 30 января 1933 года. Этот кинжал, хотя и очень походил на стандартный образец имел несколько существенных отличий. Во-первых его подвешивали не на ремешке, а на цепочке из соединенных восьмиугольных пластинок, украшенных изображениями мертвой головы и рун. Во-вторых, вдоль средней части ножен проходила полоса с узором в виде сплетающихся свастик. В 1936-37 годах цепочка и украшения ножен, спроектированные Карлом Дибичем, выполняли из никель-серебряного сплава. Затем их стали изготовлять из никелированной стали, а поздние образцы также отличаются мертвыми головами меньшего размера и не столь овальной формы. Почетные кинжалы не имели клейм, вероятнее всего их изготавливали только на одной фирме - "Carl Eickhorn".

Каждый почетный кинжал выкупался свои владельцем. В начале каждого месяца штабы территориальных отделений СС (Oberabschnitte) направляли в Берлин заявки на необходимое число кинжалов. Прямые заказы от офицеров не рассматривались. В конце 1943 года выпуск почетных кинжалов прекратили из-за дефицита сырья, а ношение таких кинжалов на время войны запретили.

Весной 1940 года обергруппенфюрер СС Фриц Вайцель предложил Гиммлеру учредить для офицеров Войск СС кинжал армейского образца, которым можно было бы пользоваться на фронте, в то время как обычный кинжал образца 1933 года запрещалось носить с полевой формой. Однако Гиммлер не поддержал эту идею. Лишь 15 февраля 1943 года во время подготовки наступления под Харьковом, офицеры СС получили право носить кинжал с выходной формой серого цвета. Кроме того, было разрешено надевать на рукоятку кинжала армейский темляк, правда крепился он к рукоятке особым узлом. Спустя четыре месяца ношение кинжала с униформой серого цвета разрешили офицерам полиции безопасности и СД.

Существовало несколько вариантов стандартных кинжалов образцов 1933 и 1936 годов. Первым вариантом был так называемый почётный кинжал Рёма. 9900 таких кинжалов было в феврале 1934 года подарено начальником штаба СА Эрнстом Рёмом "старой гвардии" СС. Внешне этот кинжал отличался от стандартного кинжала обр. 1933 года только надписью на клинке, которая гласила "In herzlicher Kameradschaft, Ernst Roehm" ("В знак сердечной дружбы, Эрнст Рём"). Во время "Ночи длинных ножей" 200 кинжалов с надписью "In herzlicher Kameradschaft, H. Himmler" было выдано эсэсовцам участвовавшим в резне. В 1936 году Гиммлер учредил очень богато украшенный (дубовые листья на рукоятке, кожаные ножны, клинок дамасской стали) почетный кинжал, который вручался высшим офицерам за особые заслуги. Когда такой кинжал вручили казначею НСДАП оберстгруппенфюреру СС Францу Ксаверу Шварцу, тот в свою очередь заказал фирме Айхорна один кинжал, отделка которого была из чистого серебра. Этот персональный кинжал был преподнесен рейхсфюреру СС в день его рождения.
Основные параметры кинжала СС:

Кинжал

- длина в ножнах 360 – 375 мм

- длина без ножен 345 – 350 мм

Клинок

-длина 220 – 230 мм

- ширина 34 – 35 мм

- толщина у пяты 5.5 мм

Рукоять

- длина деревянной части 110 мм

- ширина 35 мм

- толщина 21 мм.


Все основные параметры кинжала изображены на следующем чертеже. Сам чертеж размещен в уменьшеном виде. Полноразмерный чертеж Вы можете скачать на сайте абсолютно бесплатно.
