Пулемет Максима обр. 1910 года
[ Скачать с сервера (668.9Kb) ] 31.03.2011, 20:55

Одним из символов Великой Отечественной войны можно по праву считать пулемет, который был разработан американским оружейником Хайремом Стивенсом Максимом. Практически на каждой из фотографий, сделанных во время Великой Отечественной (как пропагандистских, так и реальных) присутствует данный пулемет.

Пулемет Максима является настоящей легендой. Во время гражданской войны он был без сомнения самым ярким оружием Гражданской войны, который использовали как "белые", так и "красные". Именно с этим пулеметом ездил не менее знаменитый Нестор Махно.

Итак, начнем с самого начала. В 1873 году английский изобретатель Хайрем Стивенс Максим (1840—1916) создал первый образец автоматического оружия — пулемёт Максим. Он решил использовать энергию отдачи оружия, которая до этого никак не использовалась.

После успешной демонстрации пулемёта в Швейцарии, Италии и Австрии Хайрем Максим приезжает в Россию. Представители русского военного ведомства и военные конструкторы были очень удивлены, когда им представили оружие, стреляющее с темпом стрельбы более 600 выстрелов в минуту и в конечном счёте заказали Максиму 12 пулемётов под калибр винтовки Бердана (10,67 мм). 8 марта 1888 года из него стрелял император Александр III и лично одобрил новое оружие. Пулемёты были доставлены в Санкт-Петербург в середине 1899 года. Новым оружием также был заинтересован российский военный флот, он заказал два образца пулемёта для проведения испытаний, а затем в течение 1897—1904 годов закупил ещё 291 новый пулемёт. Поставлять пулемёт «Максим» на вооружение русской армии начало предприятие «Сыновья Виккерс и Максим» в начале 1899 года. К тому времени винтовка Бердана уже была снята с вооружения, и пулемёты «Максим» были переделаны под калибр 7,62×54 мм R русской винтовки Мосина.

Пулемёт системы Максима (или просто «Максим») — автоматическое оружие, основанное на автоматике с отдачей ствола, имеющего короткий ход. По мере выстрела пороховые газы отправляют ствол назад, приводя в движение механизм перезаряжания, извлекающий из матерчатой ленты патрон, досылающий его в казённик и при этом одновременно взводящий затвор. После произведения выстрела операция повторяется заново. Пулемёт имеет средний темп стрельбы — 600 выстрелов в минуту, а боевая скорострельность составляет 250—300 выстрелов в минуту.

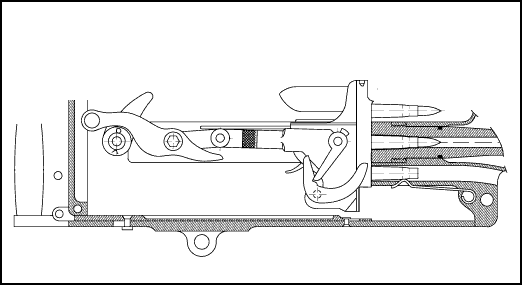

Принципиальная схема работы автоматики пулемета Максим

Для стрельбы из пулемёта образца 1910 года применяются винтовочные патроны 7,62×54 мм R с пулями образца 1908 года (лёгкая пуля) и образца 1930 года (тяжёлая пуля). Спусковая система рассчитана только на автоматический огонь и имеет предохранитель от случайных выстрелов. Питание пулемёта производится патронами из приёмника ползункового типа, с матерчатой или металлической лентой ёмкостью 250 патронов, которая появилась позже. Прицельное приспособление включает в себя стоечный прицел и мушку с прямоугольной вершиной. На некоторых пулемётах также мог устанавливаться оптический прицел.

В ходе боевого применения пулемёта «Максим» стало ясно, что в большинстве случаев огонь ведётся на дистанции от 800 до 1000 м, а на такой дальности нет заметного отличия в траектории легкой и тяжёлой пули, с которыми патроны поступали на вооружение. В октябре 1941 года пулемёт прошёл заключительную модернизацию, в ходе которой он был оснащён упрощённым прицельным приспособлением с одной прицельной планкой вместо двух, которые раньше заменялись в зависимости от стрельбы легкой или тяжёлой пулей. В кожухе водяного охлаждения ствола для быстрой смены воды водоналивное отверстие малого диаметра было заменено широкой горловиной. Также в зимних условиях кожух можно было теперь наполнять льдом и снегом. Со станка пулемёта было снято крепление для оптического прицела, так как он пулемёту не предназначался.

Пулемёт Максима активно применялся РККА в Великой Отечественной войне. Его использовала как пехота, так и горнострелковые отряды, а также флот. Во время войны боевые возможности «Максима» пытались повысить не только конструкторы и производители, но и непосредственно в войсках. Солдаты часто убирали с пулемета бронещит, тем самым пытаясь повысить манёвренность и добиться меньшей заметности. Для маскировки помимо камуфляжной окраски, на кожух и щит пулемёта надевали чехлы. В зимнее время «Максим» устанавливали на лыжи, санки или на лодку-волокушу, с которых и вели огонь. Во время Великой Отечественной пулемёты крепили на легкие внедорожники «Виллис» и ГАЗ-64.

Боевое применение пулемета Максим

Был и счетверённый зенитный вариант «Максима». Эта ЗПУ широко применялась в качестве стационарной, самоходной, корабельной, устанавливалась в кузовах автомашин, бронепоездах, железнодорожных платформах, на крышах зданий. Пулемётные системы «Максима» стали самым распространённым оружием армейской ПВО. Счетверенная зенитно-пулеметная установка образца 1931 года отличалась от обычного «Максима» наличием устройства принудительной циркуляции воды и большой емкостью пулеметных лент — на 1000 патронов вместо обычных 250. Используя зенитные кольцевые прицелы установка была в состоянии вести эффективный огонь по низколетящим самолетам противника (максимально на высотах до 1400 м при скорости до 500 км/ч). Эти установки также часто использовались для поддержки пехоты.

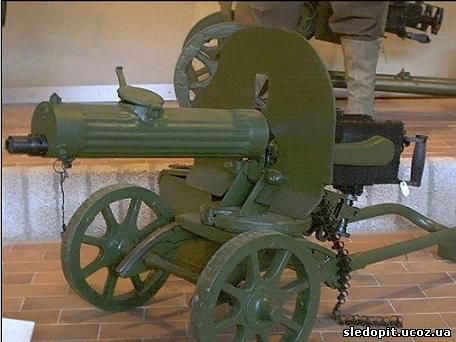

ТТХ пулемета Максим

Масса, кг: 64,3
Длина, мм: 1067
Длина ствола, мм:  721
Патрон:   7,62×54 мм R
Калибр, мм:   7,62
Принципы работы: отдача ствола
Скорострельность, выстрелов/мин: 600
Начальная скорость пули, м/с: 740
Вид боепитания: пулемётная лента на 250 патронов

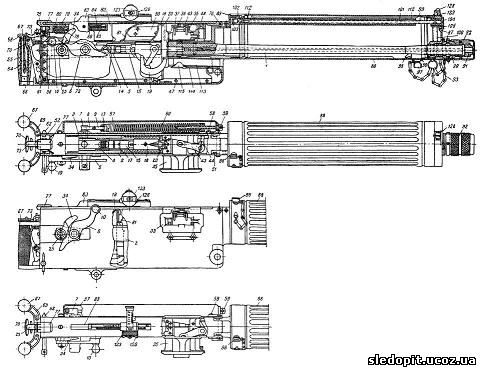

Чертеж пулемета в полном размере Вы можете скачать с сервера (ссылка для скачивания вверху статьи). Также Вашему вниманию представлена модель пулемета Максим из картона, который можно сделать своими собствеными руками.
